S106YY Machine d'estampage et de découpe à chaud à deux postes

Taille de la feuille 1060*760mm (MAX.)
450*370mm (MIN.)

Taille de découpe maximale 1045*745mm

Vitesse de découpe maximale 6000 (FEUILLE/HEURE)

DEMANDER UN DEVIS

Comparer

Télécharger

S106YY

Machine d'estampage et de découpe à chaud à deux postes

Introduction
Caractéristiques
Applications
Détails
Paramètres
Produits
Nouvelles

Introduction

La machine automatique de dorure à chaud et de découpe à deux stations est un équipement haut de gamme développé par Guowang Machinery Group grâce aux retours clients, à la demande du marché et aux dernières technologies de recherche scientifique chinoise et internationale. Cet ensemble d'équipements haut de gamme, comprenant l'estampage à chaud et la découpe, offre une solution idéale pour les processus d'estampage répété ou d'estampage à chaud et de démoulage.

Selon les besoins des clients, l'équipement permet de réaliser diverses combinaisons : estampage de grandes surfaces, estampage à chaud, découpe et démoulage, et offre une flexibilité d'exécution pour différentes fonctions, améliorant considérablement les performances et les exigences de configuration. La première unité peut atteindre une pression maximale de 320 tonnes, ce qui permet de répondre facilement aux besoins d'estampage de grandes surfaces, de feuilles entières, de gaufrage et de démoulage.

La machine est équipée d'un système de verrouillage rapide pneumatique, d'un système de régulation de pression servo de haute précision et d'un système de réglage fin pour réaliser un changement de travail en peu de temps, améliorer considérablement l'efficacité du travail et économiser vos coûts de production.

Applications

Boîte de couleur pliante

Traitement des produits en papier

boîtes en carton ondulé

Traitement des produits métalliques

Détails

Unité d'alimentation

barre de préhension

Système de lubrification automatique

Transmission

Décapage des bords de la pince

Unité de découpe

Pièce de commande électrique

IHM double

Unité de livraison

Unité de découpe et d'estampage à chaud

Alimentateur optionnel (Mabeg), adapté au papier et au carton.

Le chargeur permet un transport fluide des matériaux.

upload/1c/202508/automatic-die-cutting-machine-with-stirpping-double-cam-gripper-bar-1.jpg

La société japonaise Komori fournit une technologie de pince à double came et participe à la cofabrication de l'ensemble du système. La technologie de pince à double came peut contrôler avec précision l'accélération et la décélération. Le mouvement de la pince peut être contrôlé avec précision, adapté à une gamme de papier plus large et à une vitesse plus élevée.

upload/1c/202508/automatic-die-cutting-machine-with-stirpping-double-cam-gripper-bar-2.jpg

Contrôle séparé de la came et de la chaîne, système de lubrification automatique. L'écran tactile permet de régler la durée et la quantité de lubrification.

upload/1c/202508/automatic-die-cutting-machine-with-stirpping-double-cam-gripper-bar-3.jpg

Boîte d'indexation japonaise Sankyo. (Standard pour la série T)

upload/1c/202508/automatic-die-cutting-machine-with-stirpping-double-cam-gripper-bar-4.jpg

Le système de découpe assure la séparation des bords de papier usagé et du produit, et complète la découpe sur la partie supérieure de la partie de livraison pour séparer parfaitement les bords de papier usagé qui tombent sur la bande transporteuse, et qui seront transférés hors du côté transport de la machine.

upload/1c/202508/automatic-die-cutting-machine-with-stirpping-double-cam-gripper-bar-5.jpg

Le cadre de la planche de découpe et la planche inférieure de découpe sont verrouillés par des cylindres, évitez la situation dans laquelle les cadres de plaque supérieure et inférieure ne sont pas verrouillés et installés en place, évitez efficacement les pertes causées par des erreurs de fonctionnement humaines.

upload/1c/202508/automatic-die-cutting-machine-with-stirpping-double-cam-gripper-bar-6.jpg

Cette machine est utilisée dans les composants électriques de marques célèbres, notamment le relais de sécurité PIL Z, le relais Muller, le contacteur inverseur Schneider et l'interrupteur pneumatique.

upload/1c/202508/automatic-die-cutting-machine-with-stirpping-double-cam-gripper-bar-7.jpg

L'unité de découpe et d'alimentation est dotée d'un écran tactile de 19 pouces, tandis que l'unité de distribution est dotée d'un écran tactile de 10,4 pouces. Tous les réglages et fonctions sont facilement accessibles via cet écran tactile. Un système d'exploitation unique, basé sur les connaissances spécifiques de la machine, est également disponible.

upload/1c/202508/automatic-die-cutting-machine-with-stirpping-double-cam-gripper-bar-8.jpg

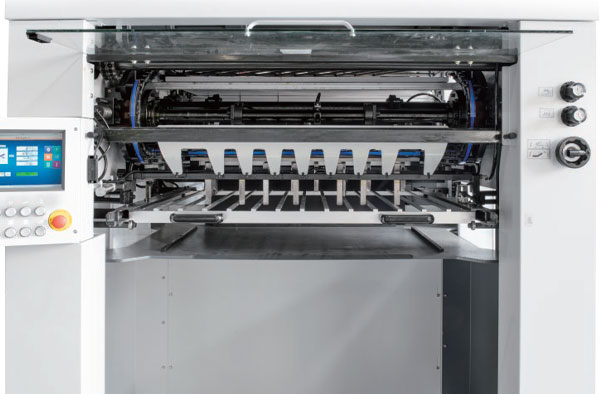

1. Brosse à plateau réglable, commandée par un moteur à courant alternatif, pour faciliter le déchargement et l'empilage du papier depuis la pince.

2. La section de réception contrôle l'ensemble de la machine via un écran tactile de 10,4 pouces.

3. Un rack de réception auxiliaire permet une réception continue.

upload/1c/202508/double-station-automatic-heavy-duty-foil-stamping-die-cutting-1.jpg

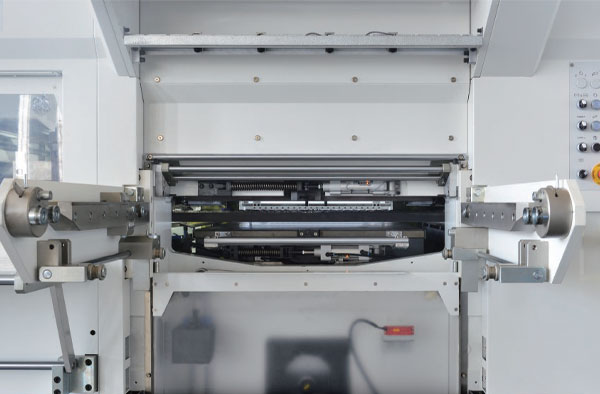

1. Système d'alimentation longitudinale de feuilles d'or, permettant l'estampage à chaud longitudinal et transversal, réduisant ainsi la quantité de feuilles utilisée et le temps de changement.

2. L'axe longitudinal de l'aluminium peut être étendu à 6 axes selon les besoins du client, contrôlé par un servomoteur indépendant (système servo Yaskawa).

3. La feuille d'or est extractible de la machine pour un remplacement facile. Diamètre maximal de la feuille d'or : 250 mm.

4. Les directions verticale et horizontale sont équipées d'un dispositif de soufflage de séparation de la feuille d'or, adapté à l'estampage à chaud de grandes surfaces.

5. La fonction tactile interactive homme-machine permet de régler la longueur d'extraction de la feuille d'or.

6. Si la longueur de la feuille d'or est inférieure à 6 m, une alarme se déclenche et le système de surveillance de la feuille d'or affiche la longueur de la feuille d'or restante et utilisée.

upload/1c/202508/double-station-automatic-heavy-duty-foil-stamping-die-cutting-2.jpg

Paramètres

Articles	S106YY
Format du papier	MIN. 450370mm MAX. 1060760mm
Spécifications du papier	Carton gris: 0,1-3 mm Carton ondulé: ≤ 4 mm Carton: 90 à 2 000 g/m²
Format de découpe max.	1045*745mm
Format max. d'estampage à chaud	1040*740mm
Plage de marge de la pince	9-17 mm
Pression de découpe maximale	320t
Vitesse de découpe maximale	6000s/h
Vitesse maximale d'estampage à chaud	5500s/h
Vitesse maximale d'estampage holographique / laser	5000s/h
Précision de découpe	≤±0,075 mm
Précision d'estampage à chaud ordinaire	≤±0,075 mm
Positionnement holographique et précision de l'estampage à chaud	≤±0,20 mm
Précision de l'enregistrement répété	≤±0,10 mm
Zone chauffée	20 zones de température, température de chauffage 20-200°C
Hauteur de la pile d'alimentation (y compris la palette)	1600 mm
Hauteur de la pile de livraison (palette comprise)	1350 mm
Taille du cadre de la plaque découpée	1100*770mm
Diamètre maximal du rouleau de feuille	Φ250 mm (dans le sens de la longueur) Φ200 mm (transversal)
Largeur de la feuille	20-1060 mm
Système d'alimentation en feuilles de la première unité d'estampage à chaud	3 dans le sens de la longueur et 2 dans le sens transversal *En option 4 à 6 rouleaux dans le sens longitudinal
Système d'alimentation de feuille d'estampage à chaud de deuxième unité	3 dans le sens de la longueur et 2 dans le sens transversal *En option 4 à 6 rouleaux dans le sens longitudinal
Puissance du moteur principal	22 kW
Puissance totale installée	85 kW
Besoin en alimentation en air	6-8 bars; 1 100 l/min
Poids total (repose-pieds inclus)	40t
Dimensions de la machine (repose-pieds inclus)	850067902623mm
